随着国内半导体技术的快速发展，国产FPGA（现场可编程门阵列）正逐渐成为电子开发领域的重要选择。其中，高云半导体（Gowin Semiconductor）推出的FPGA开发板以其高性价比、完善生态和本土化支持，吸引了众多工程师、学生及爱好者的关注。本文将简要介绍高云FPGA开发板的基本特点、软件工具使用教程，并探讨其在计算机软硬件开发及销售中的应用前景。
一、高云FPGA开发板简介
高云FPGA开发板是基于国产FPGA芯片设计的硬件平台，常见型号如GW1N系列、GW2A系列等，适用于嵌入式系统、数字信号处理、物联网和人工智能边缘计算等领域。开发板通常包含FPGA芯片、外围接口（如GPIO、UART、SPI、I2C）、存储模块和电源管理电路，部分高级型号还集成蓝牙、Wi-Fi等无线功能。其优势在于完全自主知识产权，避免了国外技术限制，且价格相对较低，适合教育、科研和小批量产品开发。
二、软件工具安装与使用教程
高云提供配套的集成开发环境（IDE）——Gowin云源软件，支持从设计到烧录的全流程。以下为简单使用步骤：
- 软件下载与安装：访问高云官网（www.gowinsemi.com），注册账号后下载Gowin云源软件。安装过程类似常见EDA工具，根据系统（Windows/Linux）选择版本，注意安装路径避免中文字符。
- 创建新项目：打开软件后，点击“New Project”，选择FPGA芯片型号（如GW1N-LV4LQ144C6/I5），设置项目名称和存储位置。

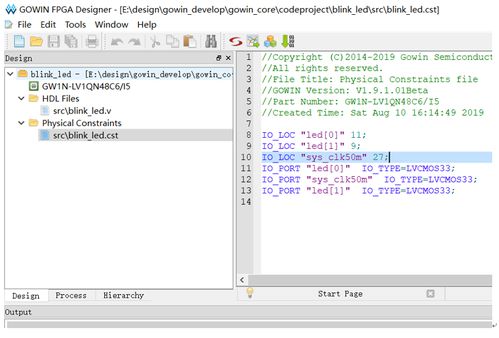

- 设计输入：支持Verilog、VHDL等硬件描述语言，也可使用图形化工具进行原理图设计。例如，编写一个简单的LED闪烁程序，通过代码编辑器输入逻辑代码。
- 综合与布局布线：点击“Synthesize”和“Place & Route”按钮，软件将自动优化设计并生成比特流文件。过程中可查看资源占用报告，确保设计符合FPGA容量限制。
- 下载到开发板：连接开发板至电脑USB口，选择“Program”功能，加载生成的比特流文件，即可将设计烧录至FPGA中运行。首次使用可能需要安装驱动程序，可从官网获取。
三、计算机软硬件开发应用实例
高云FPGA开发板在计算机软硬件领域具有广泛用途：
- 硬件加速：利用FPGA并行处理能力，加速图像处理、加密算法或机器学习推理，提升系统性能。例如，可设计自定义协处理器，与CPU协同工作。
- 嵌入式系统：结合高云提供的软核处理器（如ARM Cortex-M系列），构建低功耗嵌入式平台，适用于工业控制或智能设备。
- 教学与实验：高校可将其纳入数字电路、计算机组成原理等课程，帮助学生理解硬件逻辑设计，培养国产芯片应用能力。
四、销售与市场前景
国产高云FPGA开发板的销售渠道包括官方直销、代理商和在线平台（如淘宝、京东）。其目标用户涵盖企业研发团队、教育机构及个人开发者。销售策略上，高云注重生态建设，提供免费软件授权和技术文档，降低了入门门槛。随着“国产替代”趋势加强，高云FPGA在通信、汽车电子等领域的市场份额有望增长，建议开发者关注官方更新，参与社区论坛以获取最新支持。
国产高云FPGA开发板是进入可编程逻辑世界的实用工具。通过掌握基础软件操作，开发者能快速实现创意项目，同时为国产芯片生态贡献力量。无论是学习还是产品原型开发，它都值得尝试。
